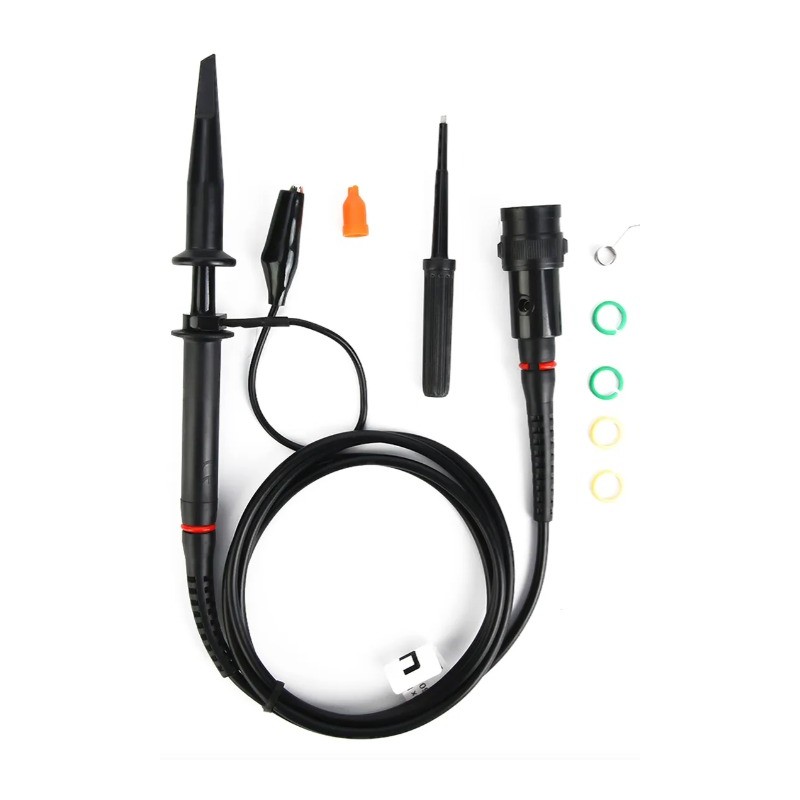

El UNI-T UT-P05 es uuna sonda pasiva de alto rendimiento diseñada para conectar el osciloscopio a un punto de prueba en un circuito electrónico. Permite la visualización de la forma de onda de la señal de manera segura y precisa, con un alto ancho de banda de 100 MHz de banda y capacidad para manejar voltajes considerables. Con capacidad de atenuación seleccionable de 1:1 y 10:1, lo que la hace muy versátil. Permite medir desde señales de bajo voltaje con alta precisión hasta señales de alto voltaje con un máximo de 600V (DC + AC pico) en el modo de 10:1. Es una herramienta esencial para la mayoría de los osciloscopios de sobremesa y portátiles de UNI-T con un ancho de banda similar, lo que la convierte en una sonda de uso general para una amplia gama de aplicaciones en electrónica.
Security policy
(edit with the Customer Reassurance module)
Delivery policy
(edit with the Customer Reassurance module)
Return policy
(edit with the Customer Reassurance module)
Características técnicas:
Tipo de sonda: Pasiva.
Ancho de banda: 100 MHz.
Atenuación: Conmutable entre 1:1 y 10:1.
Modo 1:1: Sin atenuación. Ideal para medir señales de bajo voltaje y bajo nivel de ruido.
Modo 10:1: Atenúa la señal 10 veces, lo que permite medir señales de mayor voltaje de forma segura, protegiendo la entrada del osciloscopio y reduciendo la carga en el circuito.
Voltaje máximo de entrada:
1:1: 300V (DC + AC pico).
10:1: 600V (DC + AC pico), lo que garantiza un alto nivel de seguridad.
Resistencia de entrada:
1:1: 1 MΩ ±2%.
10:1: 10 MΩ ±2%.
Capacitancia de entrada:
1:1: 85 pF ~ 115 pF.
10:1: 18.5 pF ~ 22.5 pF.
Longitud del cable: 1.3 metros.
Conector: BNC estándar, lo que asegura su compatibilidad con la gran mayoría de los osciloscopios del mercado.
Accesorios incluidos: Generalmente viene con una pinza de cocodrilo para la conexión a tierra, puntas de prueba intercambiables y un destornillador de ajuste para compensar la sonda.
En resumen, la sonda UNI-T UT-P05 es una herramienta versátil y de alto rendimiento, ideal para ingenieros, técnicos y estudiantes que utilizan osciloscopios de hasta 100 MHz. Su capacidad de atenuación doble, su alto ancho de banda y su robusta construcción la convierten en un accesorio indispensable para mediciones precisas y seguras en una amplia variedad de circuitos.
