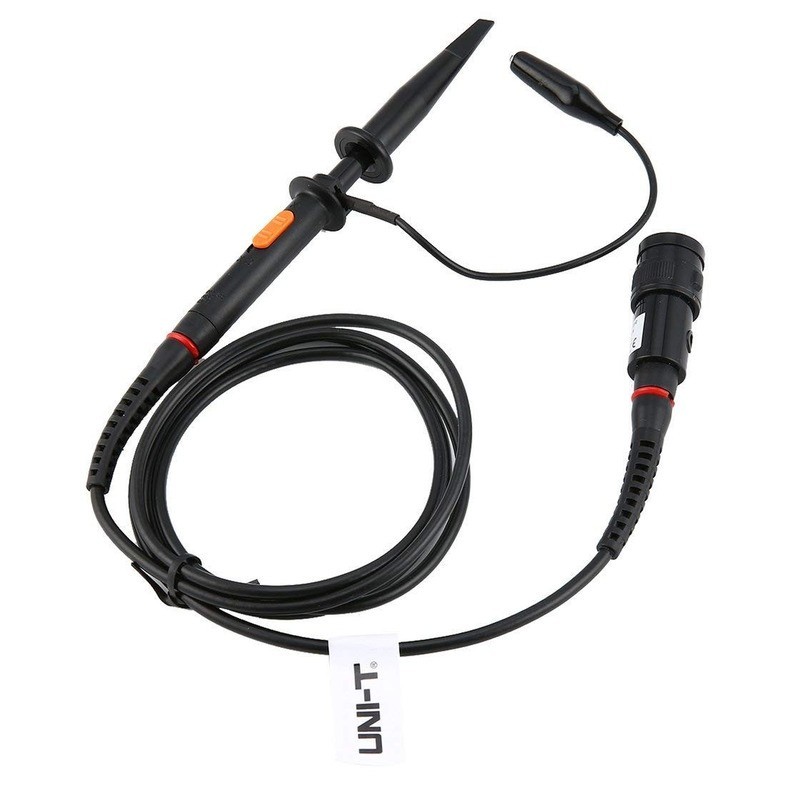

SONDA PASIVA PARA OSCILOSCOPIO UNI-T UT-P04
  • SONDA PASIVA PARA OSCILOSCOPIO UNI-T UT-P04

SONDA PASIVA PARA OSCILOSCOPIO UNI-T UT-P04

UT-P04
UNI-T
Valoración

El UNI-T UT-P04 es una sonda pasiva de alto voltaje diseñada para conectar el osciloscopio a puntos de prueba en circuitos electrónicos de alta tensión. Permite visualizar las formas de onda de las señales de manera segura, atenuando el voltaje de entrada a un nivel que el osciloscopio puede manejar. Con un ancho de banda de 25 MHz. Su principal característica es su alta capacidad de atenuación de 100:1, lo que la hace ideal para medir señales de muy alto voltaje, de hasta 2000V (pico a pico). Esto la convierte en una herramienta segura y esencial para trabajar con equipos de potencia, fuentes de alimentación conmutadas y otros circuitos de alta tensión. Es compatible con una variedad de osciloscopios, especialmente los modelos de UNI-T con anchos de banda compatibles.

$ 74.970
IVA incluído
Cantidad
10 Artículos

  Security policy

(edit with the Customer Reassurance module)

  Delivery policy

(edit with the Customer Reassurance module)

  Return policy

(edit with the Customer Reassurance module)

Descripción

Características técnicas:

  • Tipo de sonda: Pasiva de alto voltaje.

  • Ancho de banda: 25 MHz.

  • Atenuación: Fija en 100:1. Esto significa que el voltaje de la señal de entrada se divide por 100 antes de llegar al osciloscopio. Por ejemplo, una señal de 1000V se mostrará como 10V en la pantalla del osciloscopio.

  • Voltaje máximo de entrada: 2000V (pico a pico), lo que garantiza un alto nivel de seguridad al trabajar con voltajes peligrosos.

  • Resistencia de entrada: 100 MΩ ±2%. La alta impedancia de entrada minimiza la carga en el circuito que se está midiendo.

  • Capacitancia de entrada: 5.5 pF ~ 9.5 pF.

  • Longitud del cable: 1.3 metros.

  • Conector: BNC estándar, lo que asegura su compatibilidad con la mayoría de los osciloscopios del mercado.

  • Accesorios incluidos: Generalmente viene con una pinza de cocodrilo para la conexión a tierra, una punta de prueba y un destornillador de ajuste.

En resumen, la sonda UNI-T UT-P04 es una herramienta especializada y de seguridad crítica para los ingenieros y técnicos que trabajan con altos voltajes. Su alta atenuación de 100:1 la distingue de las sondas pasivas estándar, lo que la hace indispensable para mediciones seguras y precisas en sistemas de potencia.

Detalles del producto
UT-P04
10 Artículos
Reseñas

No hay reseñas de clientes en este momento.

Escriba su propia reseña

SONDA PASIVA PARA OSCILOSCOPIO UNI-T UT-P04

SONDA PASIVA PARA OSCILOSCOPIO UNI-T UT-P04

El UNI-T UT-P04 es una sonda pasiva de alto voltaje diseñada para conectar el osciloscopio a puntos de prueba en circuitos electrónicos de alta tensión. Permite visualizar las formas de onda de las señales de manera segura, atenuando el voltaje de entrada a un nivel que el osciloscopio puede manejar. Con un ancho de banda de 25 MHz. Su principal característica es su alta capacidad de atenuación de 100:1, lo que la hace ideal para medir señales de muy alto voltaje, de hasta 2000V (pico a pico). Esto la convierte en una herramienta segura y esencial para trabajar con equipos de potencia, fuentes de alimentación conmutadas y otros circuitos de alta tensión. Es compatible con una variedad de osciloscopios, especialmente los modelos de UNI-T con anchos de banda compatibles.

Escriba su propia reseña
