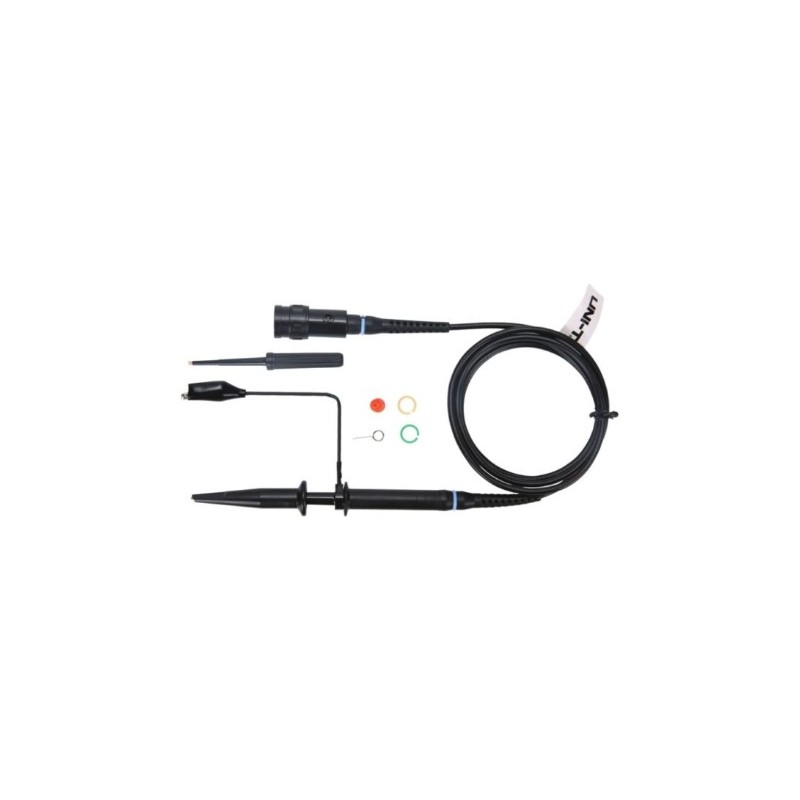

El UNI-T UT-P01 es un accesorio fundamental para osciloscopios. Se trata de una sonda pasiva que se utiliza para conectar el osciloscopio a un punto de prueba en un circuito electrónico, permitiendo la visualización de la forma de onda de la señal. El UT-P01 es una sonda pasiva para osciloscopios con un ancho de banda de 25 MHz. Su característica principal es su capacidad de atenuación seleccionable de 1:1 y 10:1, lo que permite medir tanto señales de bajo voltaje con alta precisión como señales de alto voltaje de hasta 600V con seguridad. Es una herramienta básica y esencial, compatible con una variedad de osciloscopios, especialmente los modelos de UNI-T con anchos de banda compatibles, como el UTD1025CL y otros.
Modo 1:1: Sin atenuación. Útil para medir señales de bajo voltaje con la máxima sensibilidad.
Modo 10:1: Atenúa la señal 10 veces (divide el voltaje por 10). Ideal para medir señales de alto voltaje, protegiendo la entrada del osciloscopio y reduciendo la carga en el circuito.
Voltaje máximo de entrada: 600V (en el modo 10:1), lo que garantiza un alto nivel de seguridad.
Resistencia de entrada:
1:1: 1 MΩ ±2%.
10:1: 10 MΩ ±2%.
Capacitancia de entrada:
1:1: 100 pF ~ 150 pF.
10:1: 18.5 pF ~ 22.5 pF.
Longitud del cable: 1.3 metros.
Conector: BNC estándar, lo que garantiza su compatibilidad con la mayoría de los osciloscopios del mercado.
Accesorios incluidos: Generalmente viene con una pinza de cocodrilo para la conexión a tierra y puntas de prueba intercambiables.
En resumen, la sonda UNI-T UT-P01 es un accesorio fundamental para cualquier osciloscopio, especialmente para aquellos de ancho de banda bajo a medio (hasta 25 MHz). Su doble capacidad de atenuación y su construcción robusta la convierten en una herramienta confiable para la medición de señales en una amplia variedad de aplicaciones electrónicas.
