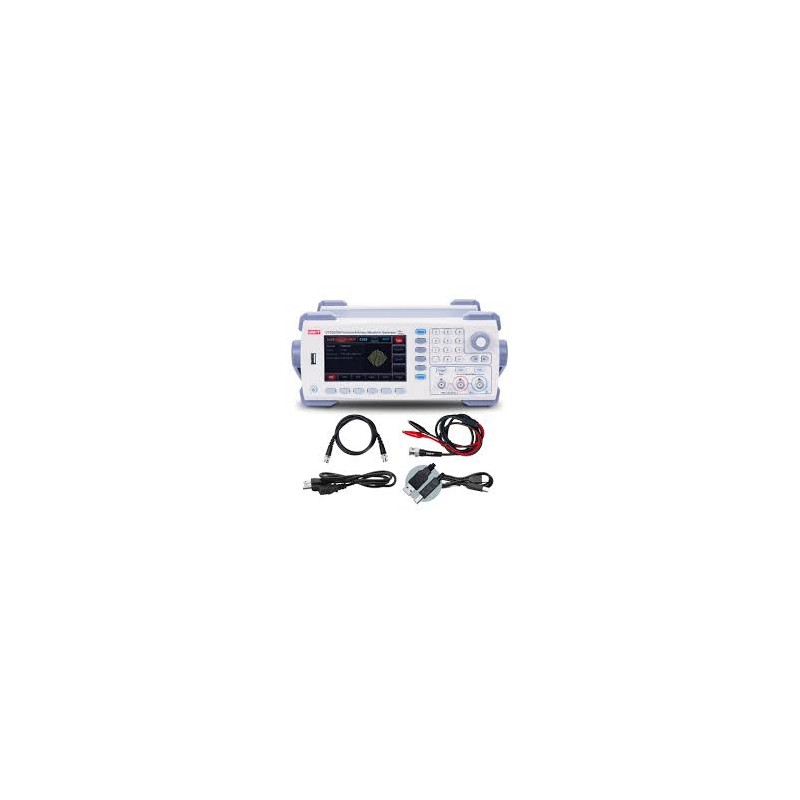

GENERADOR UNI-T UTG2025A

Características de la Generación de Señales:

• Canales: 2 canales de salida, que pueden operar de forma independiente o sincronizada, lo que es útil para probar circuitos diferenciales o generar señales con una relación de fase específica.

• Ancho de banda: 25 MHz para la forma de onda senoidal, permitiendo el análisis de circuitos de alta frecuencia.

• Frecuencia de muestreo: 250 MSa/s, crucial para generar formas de onda precisas con transiciones rápidas.

• Resolución vertical: 14 bits, que asegura una excelente precisión en la definición de la forma de onda.

• Longitud de forma de onda arbitraria: 16 Mpts. Esta gran memoria permite crear y almacenar señales personalizadas de gran complejidad y duración.

• Formas de onda:

  • Estándar: Senoidal, cuadrada, pulso, rampa, ruido, DC y otras.

  • Arbitrarias: Permite al usuario crear y guardar formas de onda personalizadas para simular señales del mundo real.

• Amplitud: Rango de 1 mVpp a 20 Vpp (pico a pico).

• Funciones de modulación: Incluye AM, FM, PM, FSK, ASK, PWM y PSK, lo que lo hace ideal para pruebas de sistemas de comunicación y simulaciones.

• Contador de frecuencia: Dispone de un contador de 100 MHz de alta precisión, que permite medir la frecuencia de una señal externa.

Características Generales:

• Pantalla: LCD TFT de 4.3 pulgadas a color con una resolución de 480 x 272 píxeles.

• Conectividad: Cuenta con un puerto USB para la transferencia de datos y control remoto a través de una PC, así como un puerto de salida de disparo para la sincronización con otros equipos.

• Interfaz de usuario: Botones y menús de fácil acceso para una configuración intuitiva y rápida.

En resumen, el UNI-T UTG2025A es un generador de funciones y formas de onda arbitrarias de doble canal de alto rendimiento, ideal para una variedad de aplicaciones que requieren una fuente de señal precisa y flexible. Su alto ancho de banda, capacidad de modulación, gran profundidad de memoria y alta resolución lo convierten en una herramienta invaluable para el diseño, pruebas y reparación de equipos electrónicos avanzados.
